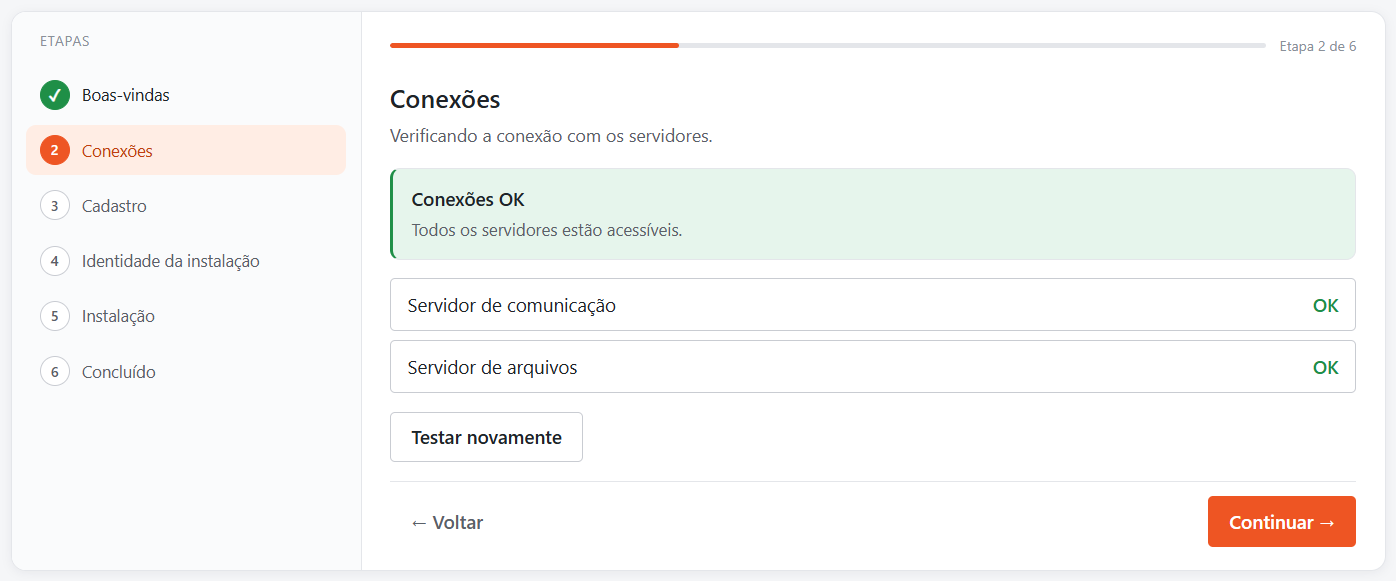

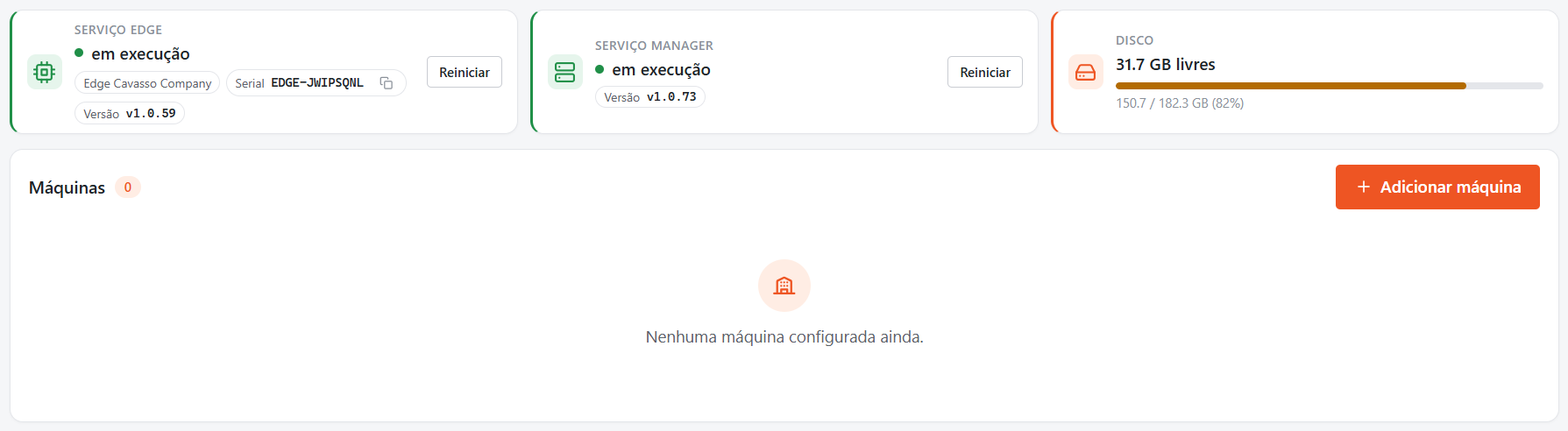

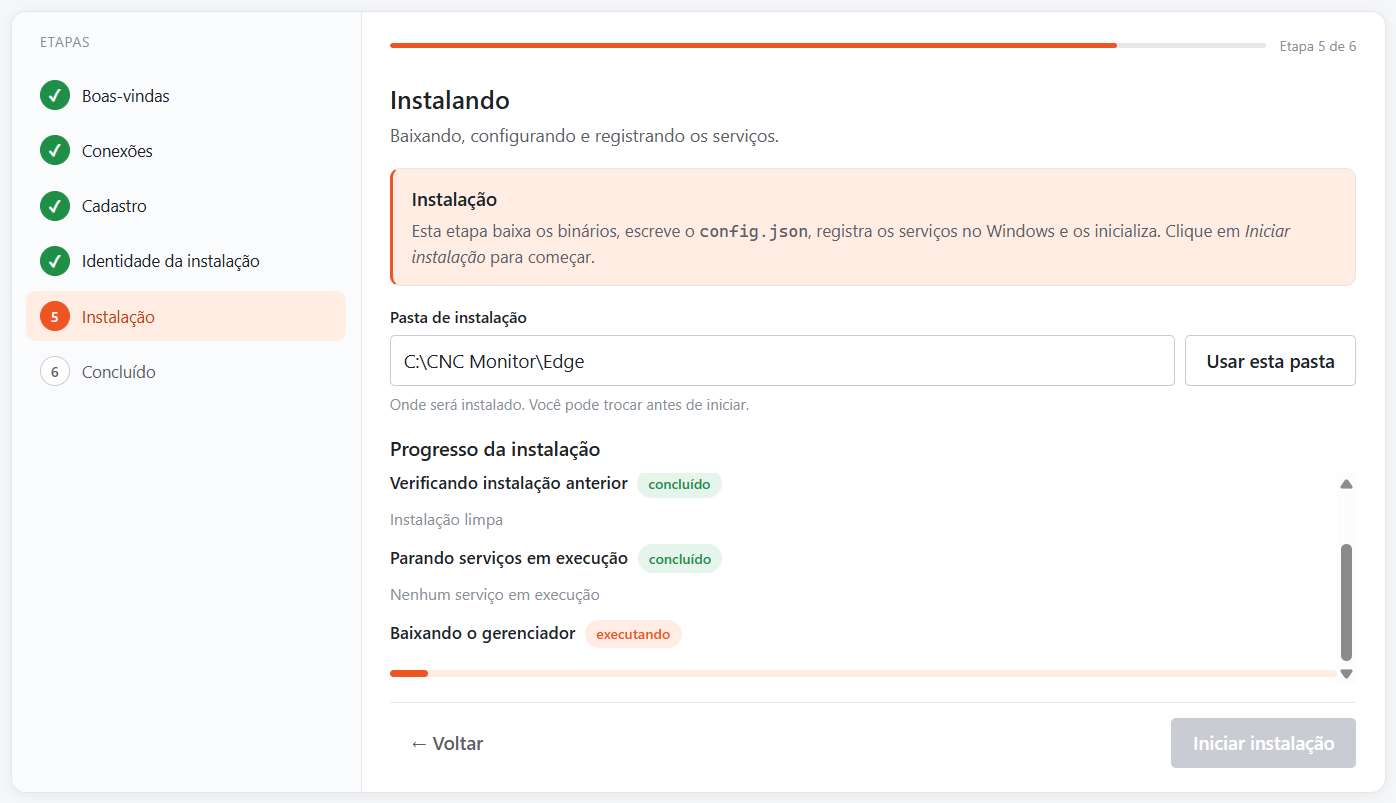

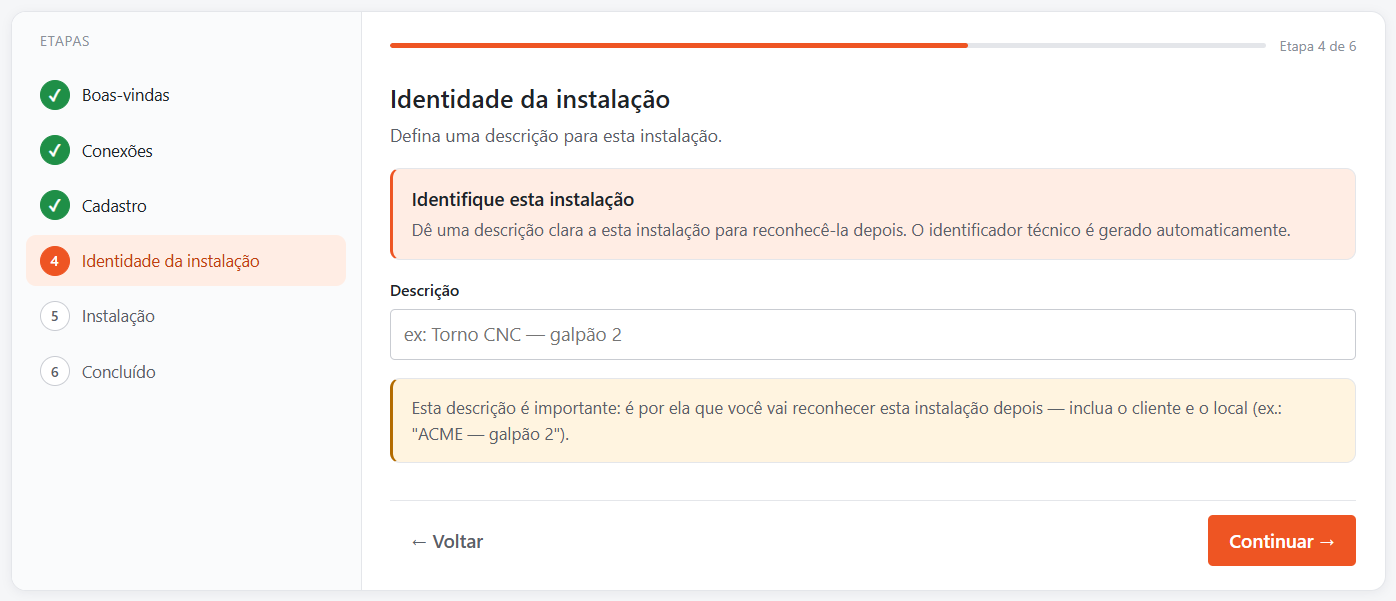

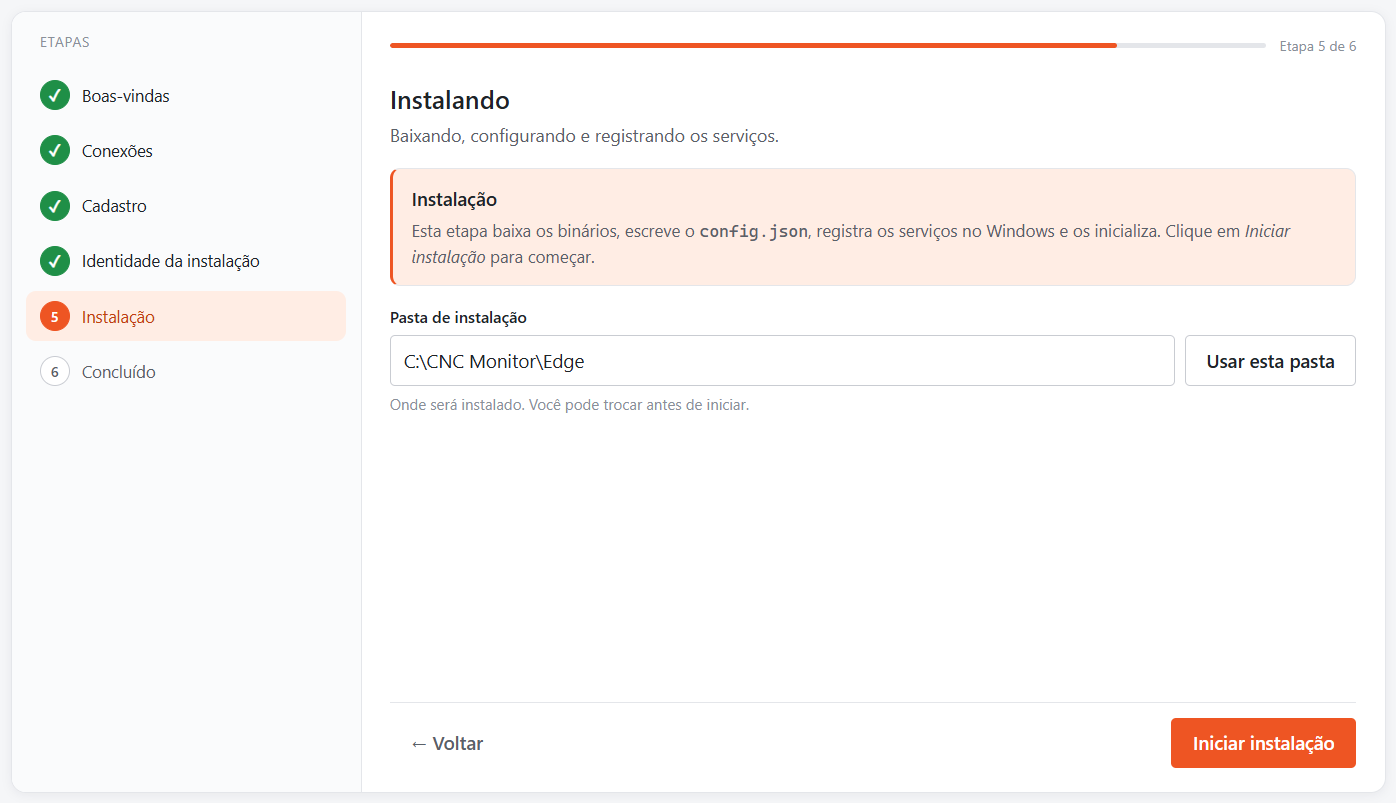

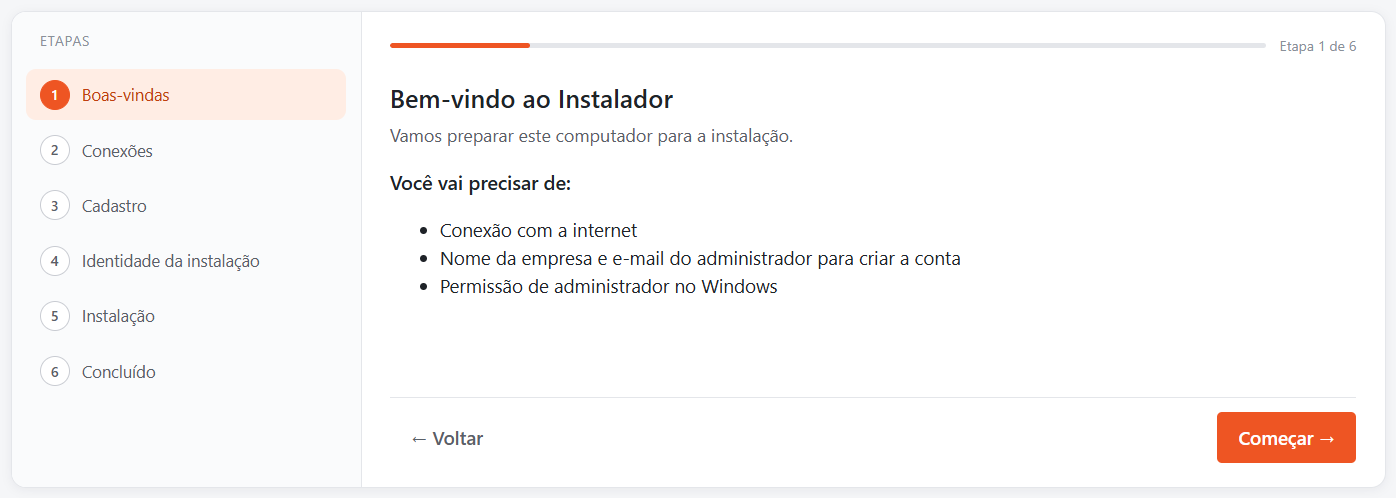

Como instalar?

1 - Pressione o botão “System” no painel do CNC. 2 - Em seguida pressione a soft key [ETHER BOARD] ou [ETHER NET] ou [ETHBRD] (a escrita pode mudar dependendo da versão do seu comando), se não for possível visualizar a soft key pode ser necessário pressionar o botão “Continuar”(Seta para direita) até conseguir visualizar a soft key. 3 - Pressione a soft key [COMMON] ou [COMUM] (a escrita pode mudar conforme a língua do seu comando) e preencha os dados de configuração da sua rede.

Preencher os dados: - IP ADDRESS – Endereço IP do comando em sua rede. - SUBNET MASK – Deverá ser preenchido com a máscara de subrede da sua rede. - ROUTER IP ADDRESS – Entrar o IP do gateway da sua rede.

4 - Pressione a soft key [FOCAS2] e certifique dos dados abaixo (Se não existir o botão “FOCAS2” no seu comando é necessário entrar em contato com a Fanuc para adquirir o opcional, se disponível para o seu comando CNC).

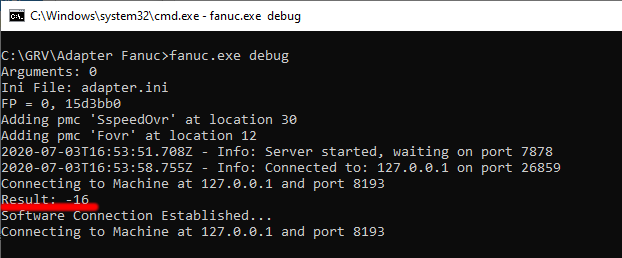

Preencher os dados: - PORT NUMBER (TCP) – Porta utilizada para o protocolo focas em TCP o valor informado deverá ser 8193. - PORT NUMBER (UDP) – Porta utilizada para o protocolo focas em UDP, o valor não será necessário podendo deixar em 0. - TIME INTERVAL – Tempo em segundos para desistência da conexão, se não for informado o comando ficará tentado reconectar por tempo indeterminado.

5 - Reinicie a máquina para que as alterações tornem ativas.

1 - Pressione o botão “Menu Select” no painel do comando CNC. 2 - Selecione o botão “Diagnostics” ou “Diagnose” (dependendo da língua do CNC).

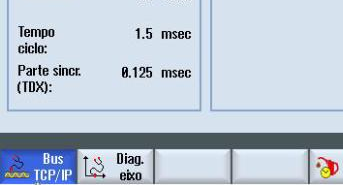

3 - Pressione a seta para direita e selecione a soft key “Bus TCP/IP”.

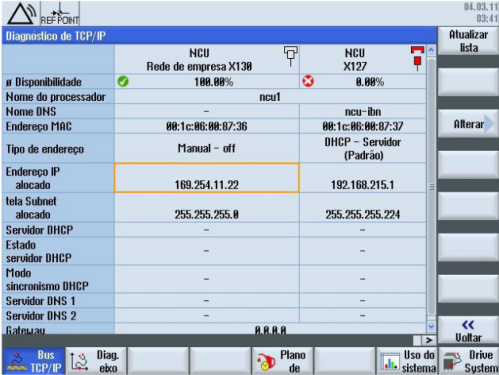

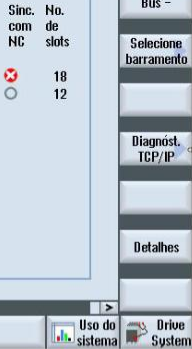

4 - Pressionar a soft key “Diagnóst. TCP/IP” na direita. 5 - Em seguida pressionar a soft key “Detalhes”.

6 - Após abrir as conexões de rede, pressione a soft key “Alterar” na lateral.

7 - O cabo de rede DEVERÁ estar conectado na porta X130 no CNC para a correta configuração. 8 - Verifique com seu administrador de rede se a sua rede tem um servidor de DHCP. Se não tiver um servidor DHCP, recolha esta informações: - O endereço IP que a sua máquina irá usar na rede. - O endereço de Máscara de Sub-Rede. 9 - Se possuir um servidor DHCP deixe a configuração selecionada, reinicie a máquina, volte na mesma página e verifique se o IP foi adquirido automaticamente. Caso não possua servidor DHCP, altere o tipo para “Manual” e entre com o endereço TCP/IP e mascara de rede fornecidos pelo administrador da sua rede. 10 - Selecione “OK” para salvar as configurações. 11 - Desligue o CNC e religue novamente para aceitar as configurações. 12 - Algumas versões de comandos contem um firewall que deve ser inibido para que a comunicação ocorra, verifique se este é o caso no seu comando. para isso pressione o botão “Menu Select” . 13 - Selecione a opção “Conloc. em Funcionam.” (ou Setup).

14 - Pressione seta para a direita e a soft key “Rede” (Network). 15 - Em seguida a soft key “Rede da Companhia” (Company Network) e depois clique em “Alterar” (Change).

16 - Marque a caixa a exceção “S7 comunication (TCP/102)”, clique em OK para salvar.

17 - Desligue e ligue novamente o CNC, após isso já é possível instalar o adapter.

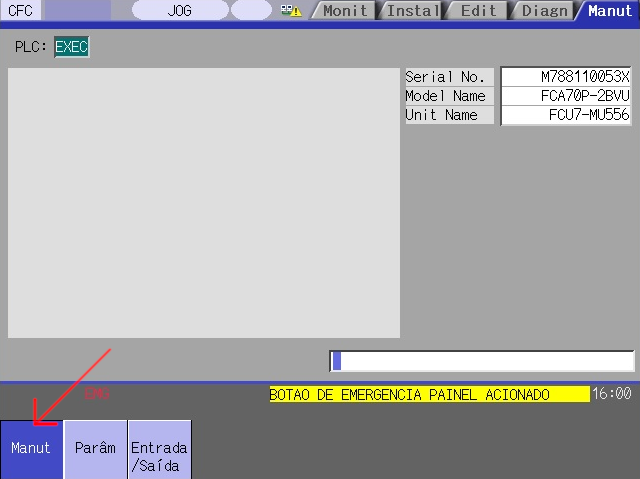

1 - Pressione a tecla “MAINTE” ou “MANUT” (dependendo da linguagem de seu CNC). 2 - Pressione a soft key “Manut” (PARA).

3 - Pressione seta para direita, e após isso “Par Ethrnet” (Ethernet Para).

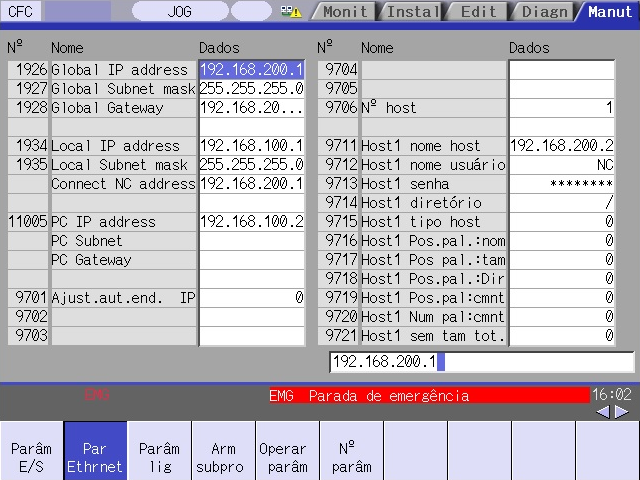

4 - Altere os parâmetros #1926, #1927 e #1928 com o Endereço de IP, Mascara de rede e Gateway respectivamente.

Verifique com o seu administrador de rede qual IP, Mascara e Gateway disponível.

5 - Após entrar todos os dados, reinicie a máquina para que as alterações tornem ativas.

1 - Em seu CNC Fagor sete os parâmetros abaixo conforme o tipo de comunicação que será utilizada Rede ou Serial.

- DIRIP (P24) Endereço TCP/IP do CNC. - NETMASK (P25) Mascara de sub rede. - IPGATWAY(P26) Endereço IP do Gateway padrão.

No CNC setar os parâmetros abaixo conforme configuração do Computador conectado. Nota: O cabo de comunicação para o RS232 não deve ultrapassar a distância de 15m para evitar falha na comunicação.

2 - BAUDRATE (P0) Setar a velocidade de comunicação da porta RS232 conforme a tabela:

Valor padrão 11 – 115.200 baund.2. NBITSCHR (P1)

3 - NBITSCHR (P1) Numero de bits de dados para transmissão de caracteres.

Valor padrão 1.

4 - PARITY (P2) Tipo da checagem de paridade.

Valor padrão 0.

5 - STOPBITS (P3) Numero de bits de parada para indicar o fim de cada transmissão

Valor padrão 0.

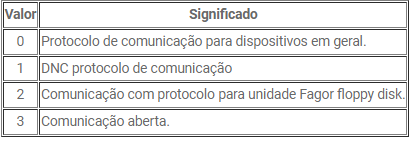

6 - PROTOCOL (P4): Tipo do procolo utilizado.

Valor padrão 1.

7 - XONXOFF (P10) Indica quando o protocolo Xon Xoff está ativo.

Valor padrão ON.

8 - RCVENDTI (P12) Indica o máximo de tempo permitido para recepção.

Valor padrão 0.

1 - Verifique o método de conexão disponível em seu CNC, Cabeado ou Wireless. 2 - Pressione o botão [SETTINGS] e navegue até a aba “Network” (Rede).

3 - Selecione a aba conforme o método de conexão disponível Wired Connection (Ligação com fios) ou Wireless Connection (Ligação sem fios) e siga as configurações conforme o método selecionado.

Configuração de rede com fio. Antes de começar, pergunte ao seu administrador de rede se a sua rede tem um servidor de Protocolo de Configuração Dinâmica do Anfitrião ou (DHCP). Se não tiver um servidor DHCP, recolha estas informações: - O endereço IP que a sua máquina irá usar na rede. - O endereço de Máscara de Sub-Rede. - O Endereço de Porta Pré-Definida (Gateway). • O nome do servidor DNS.

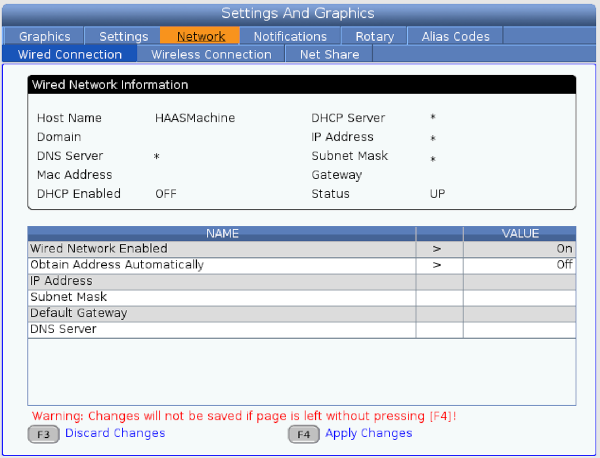

Para estabelecer uma conexão de rede com fio: - Ligue um cabo ativo de Ethernet à porta Ethernet da sua máquina. - Selecione a aba “Ligação com fios” no menu ”Rede”. - Altere a opção Wired Network Enabled (Estado da Rede com Fios) para ON (LIGADA). - Se a sua rede tiver um servidor DHCP, poderá deixar a rede atribuir automaticamente um endereço IP. Altere a configuração Obtain Address Automatically (Obter Endereço Automaticamente) para LIGADO, e depois pressione F4 para concluir a ligação. Se a sua rede não tiver um servidor DHCP, prossiga para o passo seguinte. - Indique o Endereço de IP da máquina, o endereço da Máscara de Sub-Rede, o endereço da Porta de Rede Pré-definida e o nome do DNS Server nos seus respetivos campos. - Pressione [F4] para concluir a ligação ou pressione [F3] para descartar as alterações.

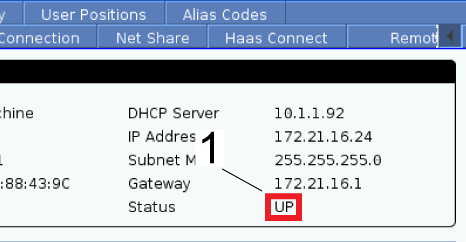

4 - Após a ligação bem sucedida da sua máquina à rede, o indicador [1] Status (Estado) na caixa “Wired Network Information” (Informação de Rede com Fios) estará com UP (CIMA).

Definição de ligação com fos. Rede com fios ativada – Esta configuração ativa e desativa a rede com fios. Obter Endereço Automaticamente – Permite à máquina obter um endereço IP e outra informação de rede a partir do servidor do Protocolo de Configuração Dinâmica do Anfitrião (DHCP). Apenas poderá usar esta opção se a sua rede tiver um servidor DHCP. Endereço IP – O endereço TCP/IP estático da máquina numa rede sem servidor DHCP. O seu administrador de rede atribui este endereço à sua máquina. Máscara de sub-rede – O seu administrador de rede atribui o valor de sub-máscara de rede a máquinas com um endereço TCP/IP estático. Porta Prédefinida (Gateway) – Um endereço para ganhar acesso à sua rede através de routers. O seu administrador da rede deverá atribui este endereço. Servidor DNS – O nome do Servidor de Domínio de Nome ou servidor DHCP na rede. O formato do endereço para a Máscara da Sub-rede, Gateway e DNS é XXX.XXX.XXX.XXX. Não termine o endereço com um ponto final. Não use números negativos. 255.255.255.255 é o endereço mais alto possível.

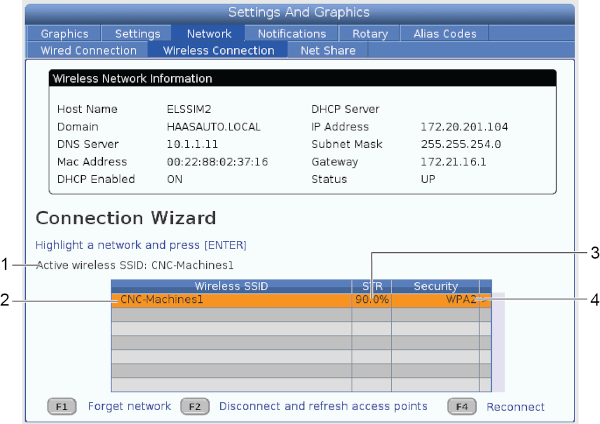

Configuração de rede sem fio. Esta opção permite à sua máquina conectar-se a uma rede sem fios de 2.4GHz, 802.11b/g/n. 5GHz não é suportado. A configuração de uma rede sem fios usa um assistente para pesquisar por redes disponíveis e depois configurar a conexão com a sua informação de rede. Antes de começar, pergunte ao seu administrador de rede se a sua rede tem um servidor Protocolo de Configuração Dinâmica do Anfitrião (DHCP). Se não tiver um servidor DHCP, recolha esta informação: - O endereço IP que a sua máquina irá usar na rede - O endereço de Máscara de Sub-Rede - O Endereço de Porta Pré-Definida (Gateway) - O nome do servidor DNS Também poderá necessitar desta informação: - O SSID para a sua rede sem fios - A senha para ligar à sua rede sem fios segura Para estabelecer uma conexão de rede sem fio Selecione a aba Wireless Connection (Ligação sem fios) no menu “Network” (Rede). Pressione [F2] para pesquisar por redes disponíveis. O assistente de conexão mostra - [1] a conexão de rede ativa atual (se houver). - [2] o SSID de rede. - [3] a intensidade do sinal. - [4] o tipo de segurança para as redes sem fio disponíveis. O comando suporta os seguintes tipos de segurança: 64/128 WEP, WPA, WPA2,TKIP, e AES.

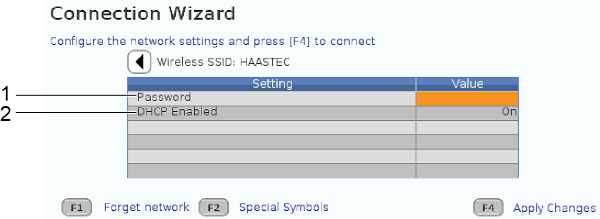

2. Use as teclas de cursor para destacar a rede à qual pretende ligar-se. A tabela de configurações de rede aparece, com campos: - [1] a senha de rede. - [2] DHCP habilitar/desabilitar.

3 - Digite a senha do ponto de acesso no campo Password (Palavra-passe).

Se necessitar de caracteres especiais, como underscores ( _ ) ou acentos ( ^ ) para a senha, pressione e use o menu para selecionar o caractere especial de que necessita. Se a sua rede não dispuser de um servidor DHCP, altere a configuração DHCP de Ativo para DESLIGADO e digite o Endereço IP, Máscara de Subrede, Gateway Padrão, e Endereço de Servidor DNS nos seus respectivos campos. Pressione [F4] para concluir a ligação ou pressione [F3] para descartar as alterações. Os indicadores de estado possíveis são: - UP (CIMA) – A máquina tem uma conexão ativa a uma rede sem fios. - DOWN (BAIXO) – A máquina não tem uma conexão ativa a uma rede sem fios. - DORMANT (ADORMECIDO) – A máquina está aguardando por uma ação externa (normalmente, aguardando a autenticação no ponto de acesso à rede). - UNKNOWN (DESCONHECIDO) – A máquina não consegue determinar o estado da ligação. Uma má conexão ou uma configuração incorreta poderão causar isto. Também poderá ver este estado enquanto a máquina transita entre estados.

4 - Após a ligação bem sucedida da sua máquina à rede, o indicador [1] Status (Estado) na caixa “Wired Network Information” (Informação de Rede com Fios) estará com UP (CIMA).

A máquina irá ligar-se automaticamente a esta rede quando estiver disponível, exceto se for pressionado F1 e confirmar o “esquecimento” da rede.

ATIVANDO E CONFIGURANDO A COLETA DE DADOS DA MÁQUINA

1 - Certifique-se de que a máquina está conectada à rede.

2 - Pressione [SETTINGS] e vá para a guia “Settings” (Configurações) e defina o parametro 143 Machine Data Collect (Coleta de dados de máquina) com o valor da porta (padrão 5051).

Não use as portas 8082 e 9090-9999 porque elas já são usadas pelo controle CNC da Haas para outros fins. Verifique com o administrador de rede para certificar-se de que a porta que você deseja usar não está sendo usada por outro dispositivo na rede.

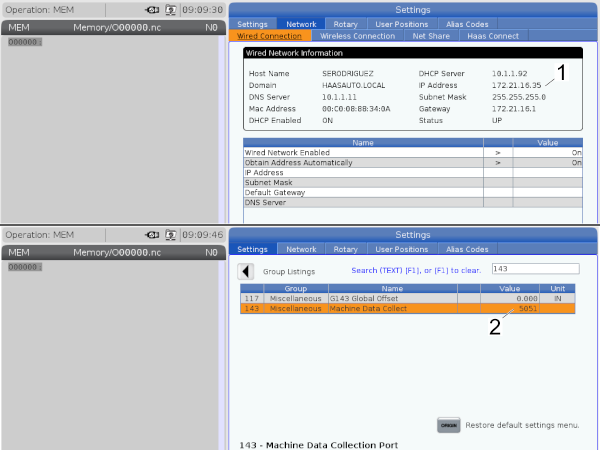

3 - Ir para a guia Configurações/rede e anote o Endereço IP da máquina.

Certifique-se de que o Status está mostrando UP, se ele mostrar DOWN a conexão não está ativa, certifique-se de que a opção de rede está funcionando corretamente.

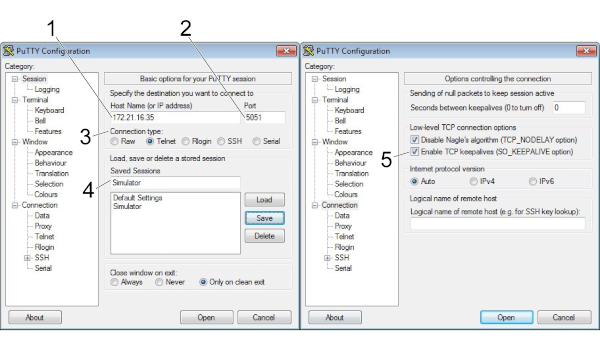

4 - Em um computador abra a aplicação PuTTY na pasta de instalação do CNC Monitor (padrão C:\CNC Monitor). 5 - No campo Nome do host (ou endereço IP). Defina o Endereço IP anotado da máquina [1]. 6. No campo Porta. Defina o número da porta que você especificou no parâmetro 143, para este exemplo será 5051 [2]. 7. Defina a Tipo de conexão para Telnet [3]. 8. Clique em Conexão e marque a caixa Enable keepalives TCP (SO_KEEPALIVE option) [5]. 9. Em Salvar sessões [4] digite um nome para a coleta de dados de máquina e pressione Save. Isso salvará as configurações, da próxima vez que você abrir o programa PuTTY.

11 - Clique em “Open” no programa PuTTY para iniciar a conexão. 13 - Ative o caps lock no seu teclado. 14 - Digite ?Q100 e pressione Enter ↵.

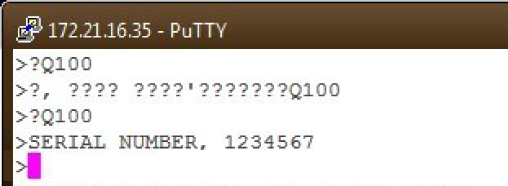

As letras devem ser maiúsculas. Se a conexão estiver ativa, o comando da máquina responderá com, uma interrogação e o número de série da máquina. No inicio da conexão, pode ser necessário entrar? Q100 duas vezes.

15 - Se recebido o numero de série a configuração está correta, após isso já é possível instalar o adapter.

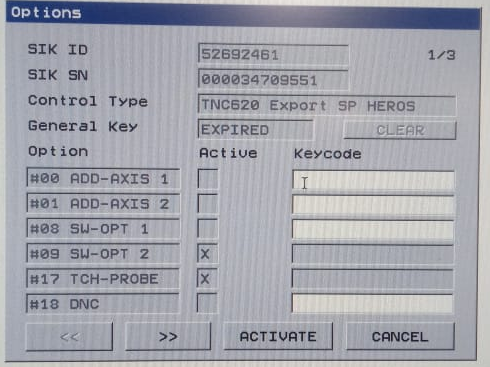

1 - Verifique primeiro se o CNC tem o Opcional “Heidenhain DNC” presente, para isso siga os passos a seguir e verifique se a opção 18 está ativa.Na “Tela Edição Programa”, pressione a tecla “MOD” entre o código “sik” e pressione enter.

Caso a opção 18 não esteja ativa entre em contato com o fabricante para adquirir uma licença.

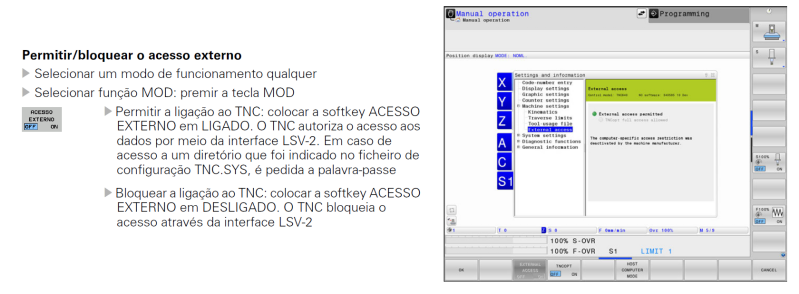

2 - Se possuir o “Heidenhain DNC” prossiga com a configuração pressionando o botão “MOD” no painel do seu CNC. 3 - Conforme imagem a seguir ative o acesso externo.
